DC-BRAKE

Project Reference

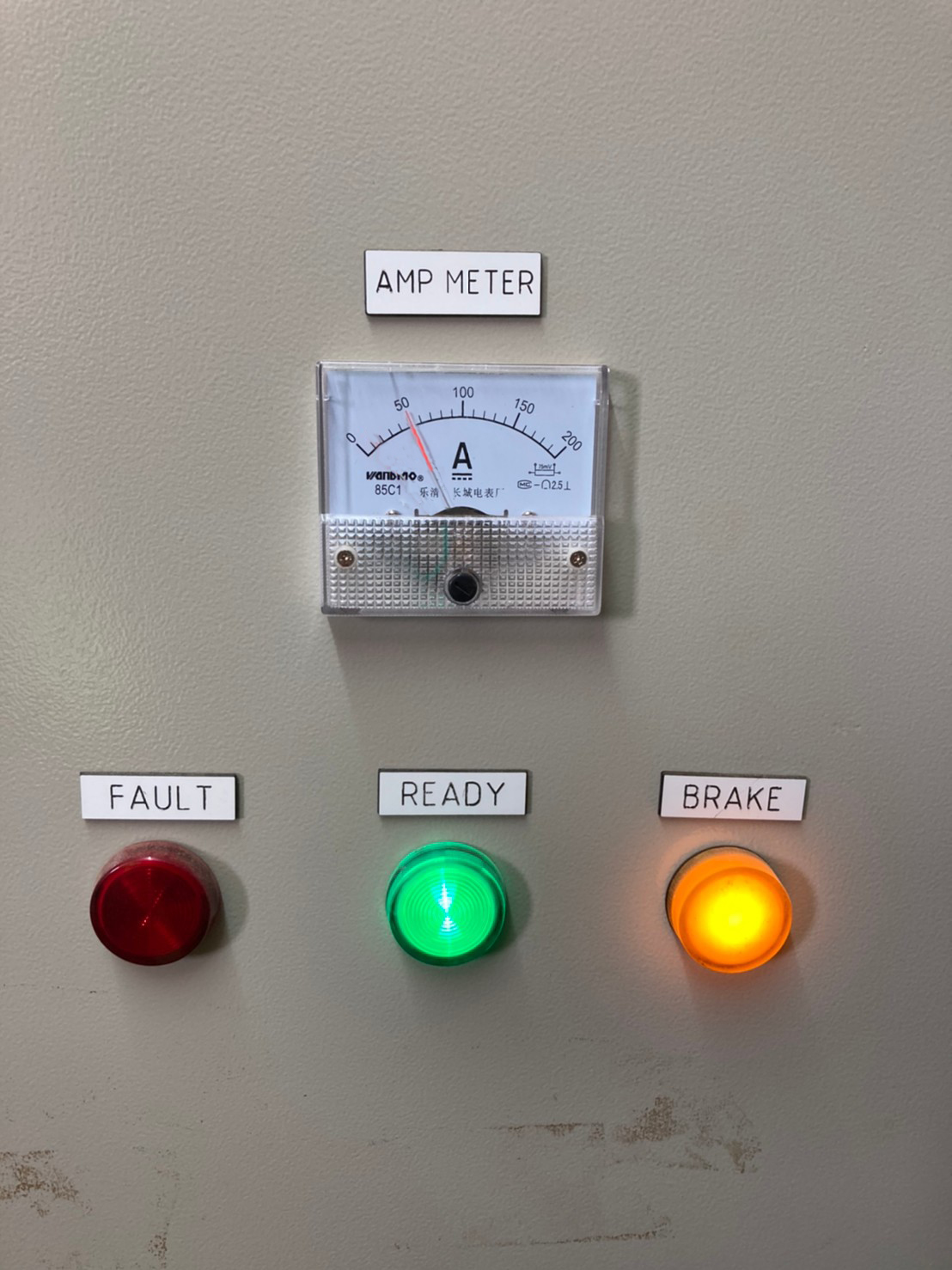

TinaBrake 200  Amp for 2x1000kW motor

การเบรก หมายถึง การหน่วงให้ความเร็วรอบของมอเตอร์ให้ หมุนช้าลงอย่างรวดเร็วจะด้วยวิธีทางกลหรือไฟฟ้าอิเล็กทรอนิกส์ในบางโรงงานอุตสาหกรรม อาจจะใช้วิธีการเบรกทางกล ซึ่งมีข้อเสียคือต้องการความดูแลและบำรุงรักษา ต้องเปลี่ยนผ้าเบรกและมีผงฝุ่นจากการเบรกหากเป็นโรงงานที่เกี่ยวข้องกับอาหาร (Food & Beverage) ซึ่งมีข้อห้ามเรื่องผงฝุ่นจากการเบรกอาจจะปนเปื้อนไปกับอาหารหรือในระบบที่ยากลำบากในการติดตั้งของ ระบบเบรกทางกลเพิ่มเติมได้หรือต้นทุนในการติดตั้งทางกลสูง ส่วนข้อเสียที่เป็นของระบบไฟฟ้า เช่น เมื่อมอเตอร์หยุดหมุนแล้วจะไม่สามารถเบรกให้ Lock อยู่กับที่ได้คือไม่สามารถ holding brake ได้









การเบรกโดยวิธีการจ่ายไฟฟ้ากระแสตรง (Dc injection braking)

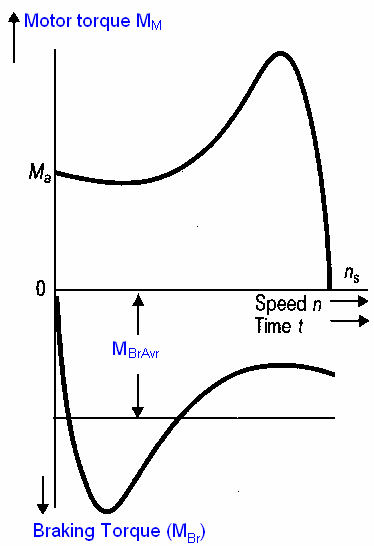

         การเบรกด้วยวิธีนี้ทำได้ โดยการปลดไฟฟ้ากระแสสลับ 3 เฟส ออกจากขั้วของขดลวดสเตเตอร์ออกจากไลน์แล้วจ่ายไฟฟ้ากระแสตรงเข้าไปกระตุ่นขดลวดในสเตเตอร์แทน ไฟฟ้ากระแสตรงจะสร้างสนามแม่เหล็กถาวรที่ขดลวดสเตอร์ แต่ไม่ได้เป็นสนามแม่เหล็กหมุนเหมือนไฟฟ้ากระแสสลับ 3 เฟส ตัวโรเตอร์ซึ่งเป็นขดลวดวงจรปิดที่กำลังหมุนอยู่ด้วยแรงเฉื่อยจะหมุนตัดผ่านสนามแม่เหล็กถาวร จากนั้นไฟฟ้ากระแสตรงจะเกิดการเหนี่ยวนำแล้วมีกระแสไหลในขดลวดโรเตอร์จะสร้างให้เกิดแรงบิดต้านการหมุน เป็นผลให้กราฟแรงบิดของมอเตอร์เป็นกราฟแรงบิดเป็นแบบย้อนกลับหรือแบบเงา (Mirror) ใกล้เคียงกับเส้นกราฟของแรงบิดของมอเตอร์ ซึ่งความสูงของเส้นกราฟจะมากหรือน้อยนั้นขึ้นอยู่กับการจ่ายปริมาณของกระแสของไฟฟ้ากระแสตรงที่จ่ายเข้าไปเพื่อทำการเบรก มองจากค่าความต้านทานทางไฟฟ้ากระแสตรง (Resistive) จะมีค่าน้อยมากเมื่อเทียบกับค่าความต้านทานทางไฟฟ้ากระแสสลับ (Z=R+JXL) จึงจำเป็นจะต้องใช้ไฟฟ้ากระแสตรงที่มีแรงดันต่ำๆซึ่งสามารถทำได้โดยการติดตั้งหม้อแปลงลดระดับแรงดัน (Step-down Transformer) หรือจะใช้ Thyristor ที่สามารถควบคุมระดับแรงดัน หรือควบคุมกระแสที่จะจ่ายให้ มอเตอร์ขณะเบรกได้    ในกรณีที่ต้องการเบรกมอเตอร์อย่างรวดเร็ว จำเป็นต้องสร้างแรงบิดสูง เพื่อมาต้านทำนแรงเฉื่อยของมอเตอร์จงจำเป็นต้องการกระแสเบรกสูง อาจจะสูงถึง 5 เท่าของพิกัดมอเตอร์ดังนั้นเมื่อมอเตอร์หยุดหมุนแล้ว ไฟฟ้ากระแสตรงจะต้องถูกตัดออกโดยอัตโนมัติ หากปล่อยทิ้งไว้จะทำให้ มอเตอร์ร้อนและไหม้ได้ในที่สุด

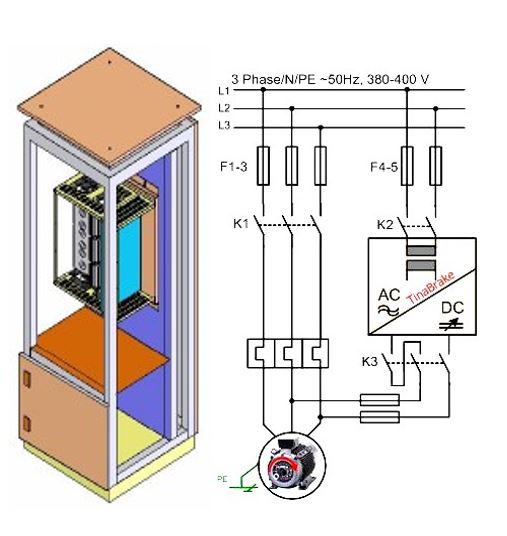

การ Start – Stop- Brake มอเตอร์

        กดสวิตช์ปุ่มกด Start จะทำให้คอนแทุกเตอร์ K1 ทำงานเหมือนกับการสตาร์ทมอเตอร์แบบ Direct on line โดยทั่วไป สูงที่แตกต่างเพิ่มเติมคือจะต้องมีหน้าคอนแทค NC ของ K1 มาทำหน้าที่ Inter Lock เพื่อช่วงล็อกในการ ทำงานไม่ให้ K2 - K3 ทำงานพร้อมกับ K1 ได้ เมื่อกดสวิตช์ปุ่มกด Stop ทำให้คอนแทุกเตอร์ K1 หยุดทำงาน (มอเตอร์
ได้รบไฟฟ้ากระแสตรงหลังจาก K2 และ K3ทำงาน) หน้าสัมผัส NO ของ K2 และ K3 ทำให้ตัวจับเวลา (Timer) เริ่ม ทำงาน เมื่อถึงเวลาของการจ่ายสิ้นสุดลงจะปลดการจ่ายออกโดยทำให้ K2 และ K3 หยุดทำงาน










ผลงานที่ผ่านมา

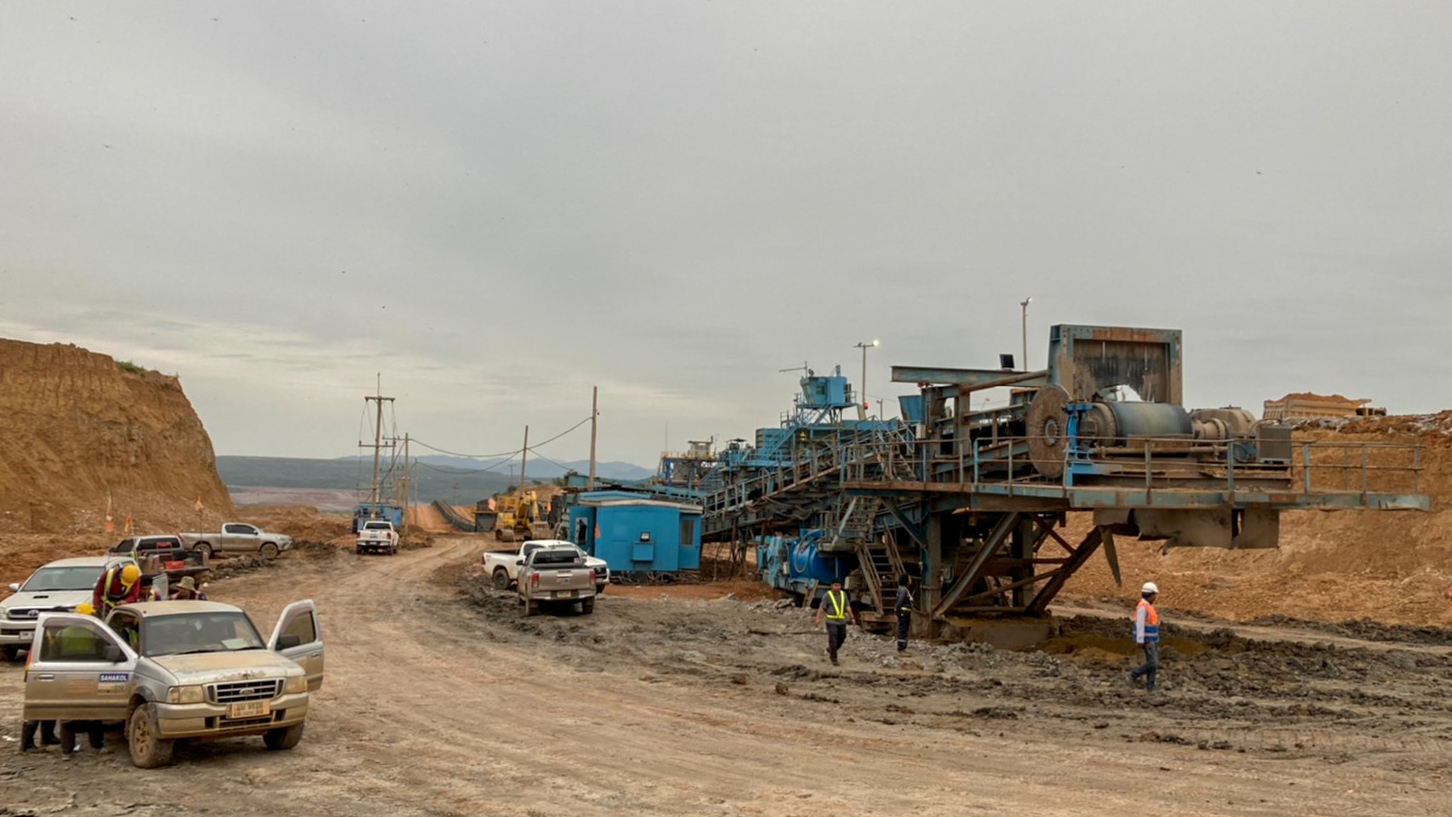

            ระบบสายพานลำเลียงดินในเหมืองลิกไนต์ขนาดใหญ่ซึ่งใช้  Slip ring มอเตอร์ SIEMENS ขนาด 1000  kW จำนวน 2 ตัว  ด้วยระบบแรงดันไฟฟ้า 6600  Volt  4  pole หมุนที่ความเร็วรอบ 1500 rpm ขับสายพานลำเลียงหน้า กว้าง1.2 เมตร ความยาวสายพานในแต่ละช่วงเกือบ 1 กิโลเมตร ความเร็วสาพาน  5.6 เมตรต่อวินาที (20กิโลเมตร/ ชั่วโมง) สามารถลำเลียงวัสดุได้ถึง 13,000 ต้น/ชั่วโมง (3,600 กิโลกรัม/วินาที)

        ลักษณะสายพานลำเลียงบางช่วงจะเป็นทางลาดลง ทำให้เมื่อมอเตอร์หยุด โดยปกติธรรมดาจะต้องใช้เวลาในการหยุด ประมาณ 2 นาที

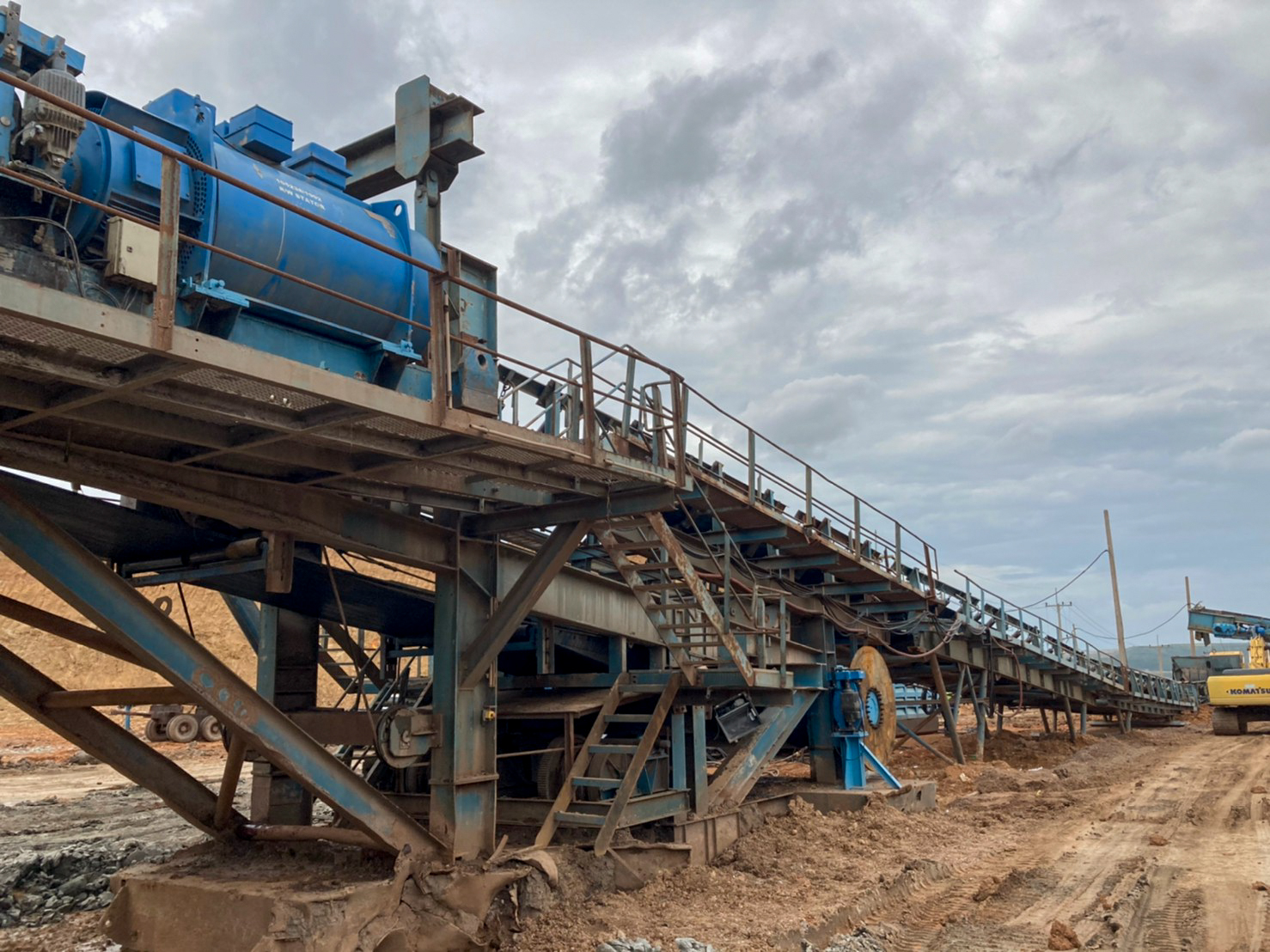

        เบื้องต้นทาง SQ ได้ทำการติดตั้งเบรคและมอเตอร์กับเกียร์ทดรอบดังรูป
เพื่อทำหน้าที่เบรกโดยวิธีทางกล
       เนื่องจากโมเมนต์ของโหลดความลาดชันไหลลงและมอเตอร์มีขนาดใหญ่มากทำให้มีพลังงานจลน์สะสมสูงจำเป็นต้องใช้พลังงานจำนวนมากในการเบรก จะเห็นว่าผ้าเบรกมีขนาดเล็กกว่าปกติ ทาง SQ ได้ออกแบบระบบเบรกให้ใช้งานรวมกับ DC brake ของ บริษัท ไทนำมิกส์ โดย Project ก่อนหน้านี้ ปี พ.ศ.2012 ที่ได้ติดตั้งให้ทา SQ  DC brake  ทำงานได้อย่างมีประสิทธิภาพ ทำให้การออกแบบระบบเบรกเล็กลงกว่าเดิม
การทดสอบเบรกโดยใช้วิธีทางกลจำนาวเบรกทั้งหมด 4 ชุด
       การหยุดสายพานที่ไม่มีโหลด จะใช้เวลาในการหยุด 12 วินาที การหยุดสายพานที่มีโหลด 35 วินาที - 2นาที 25วินาที ขึ้นอยู่กับโหลด ผ้าเบรกและการตั้งเบรก การตั้งเบรกมากไปจะทำใก้ผ้าเบรกหมดเร็วด้วยการหยุดมอเตอร์ 3-4 ครั้งเท่านั้น แต่ถ้าตั้งเบรกน้อยไปจะทำให้เบรกไม่อยู่ ทำให้ดินบนสายพานลำเลียงยัง ไหลไปกองจำนวนมาก เป็นปัญหาในเชิงการผลิต เพราะต้องเสียให้การเครียเดินที่ไปกอง



การทดสอบเบรกโดยใช้วิธีทางกลรวมกับ DC Brake
      การหยุดสายพานที่ไม่มีโหลด จะใช้เวลาในการหยุด 7 วินาที การหยุดสายพานที่มีโหลด 10 - 15 วินาที
การตั้งค่าของตัง DC Brake  ให้ทำการจ่ายกระแส 50 ให้มอเตอร์ 1000 kW x 2  กระแสที่จ่ายให้มอเตอร์ ประมาณตัวละ 25 A หลังจากหยุดมอเตอร์  3 วินาที  (เพื่อให้สนามแม่เหล็กไฟฟ้า AC ยุบตัว ) แล้วทำการจ่าย 50 A เป็นเวลา 20 วินาที

ขนาดกระแสที่สามาปรับตั้งได้ 0-200 แอมป์

      ผลของการใช้งานสามารถหยุดมอเตอร์ได้อย่างนิ่มนวลภายในระยะเวลาเพียง 10-15 วินาที การเบรกประเภทนี้จะไม่จำเป็นต้องเปลี่ยนผ้าเบรกบ่อยเหมือนก่อน ทำให้ลดค่าสูญเสียได้มากและไม่จำเป็นต้องโกยดินที่ไปกองการหยุดสายพานแต่ละครั้งสามารถ START ขึ้นไปใหม่ได้ทั้นทีทำให้ประสิทธิภาพในการผลิตมากขึ้น ผลการใช้งานเป็นที่หน้าพอใจอย่างมากต่อฝ่ายช่างซ่อมบำรุงและจากผู้ใช้งาน



รูปที่ 4 กราฟแสดงการทำงานของมอเตอร์และ DC Brake


กราฟแสดงการทำงานของมอเตอร์และ DC Brake   สีแดงจับกระแสมอเตอร์ตัวที่ 1  สีเขียวจับกระแสมอเตอร์ตัวที่ 2 สีเหลืองจับแรงดันของ DC Brake  จากกราฟเมื่อทำการ STOP กระแสมอเตอร์ทั้งสอง ลงมที่ 0 แล้วการหน่วงเวลา อีก 3 วินาที เพื่อให้สนามแม่เหล็กไฟฟ้ายุบ DC Brake จึงจะเริ่มทำงานหรือเริ่มจ่ายกระแส DC ให้กับมอเตอร์เพื่อทำการเบรก ระยะเวลาในการจ่ายกระแสจะขึ้นอยู่กับการตั้งเวลา  การตั้งเวลาทามเมอร์
