EOCR Motor Protection Relays

หยุดปัญหามอเตอร์ไหม้ เลือกใช้ Motor Protection Relays นิยามใหม่ Over load คุณสมบัติพิเศษ

  • มีดิจิตอลมิเตอร์ในตัว
  • ใช้ได้กับมอเตอร์ทุกขนาด
  • มีฟังก์ชันเตือนก่อน Overload
  • มีฟังก์ชันทดสอบการทำงาน
  • แสดงสาเหตุการ Trip พร้อมบันทึก ค่าสุดท้าย

Digital Electronic Over-Current Relay with ammeter

ดิจิตอลโอเวอร์โหลด เพื่อป้องกันมอเตอร์ไหม้
พร้อม Digital แอมป์มิเตอร์ และการป้องกันแบบปรับแต่งค่าได้

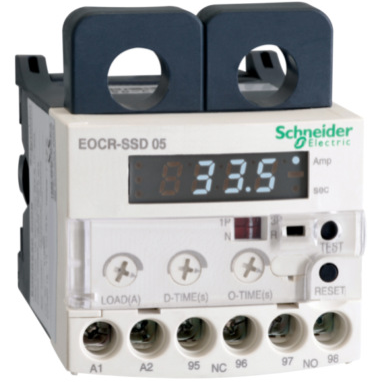

Model : SSD-xxS

Electronic Over Current Relay (EOCR)

► EOCR-SSD

► Microprocessor Control Unit Based/2-CT Type

► Real Time Processing/Higher Precession

► Current Setting Range      05Type:0.5~6A/30Type:3~30A/60Type:10~60A

► Indicating real current on the display

► Trip cause digital display for easy trouble shooting

► Reset:Manual(insta ntaneous)/Electrica l(remote)

► Load selection by DIP switch: Single phase(1P)/Three phase(3P)

► Fail-safe(N)/Non-Fail-safe(R)



♦ Protection

Over-current  : Trip time o sec Is

Phase Loss     : Trip time 3 sec

Locked Rotor  : Trip time 0.5sec after elapse of dt >2times OC setting value

Panel Mounting Digital Motor Protection Relay With Digital Ammeter

ดิจิตอลโอเวอร์โหลด เพื่อป้องกันมอเตอร์ไหม้
พร้อม Digital แอมป์มิเตอร์ และสามารถเพิ่ม External CTได้

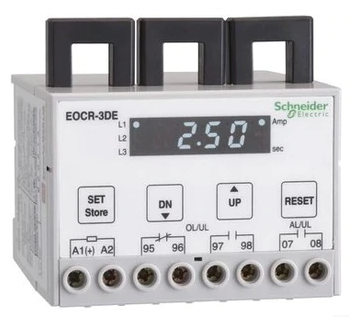

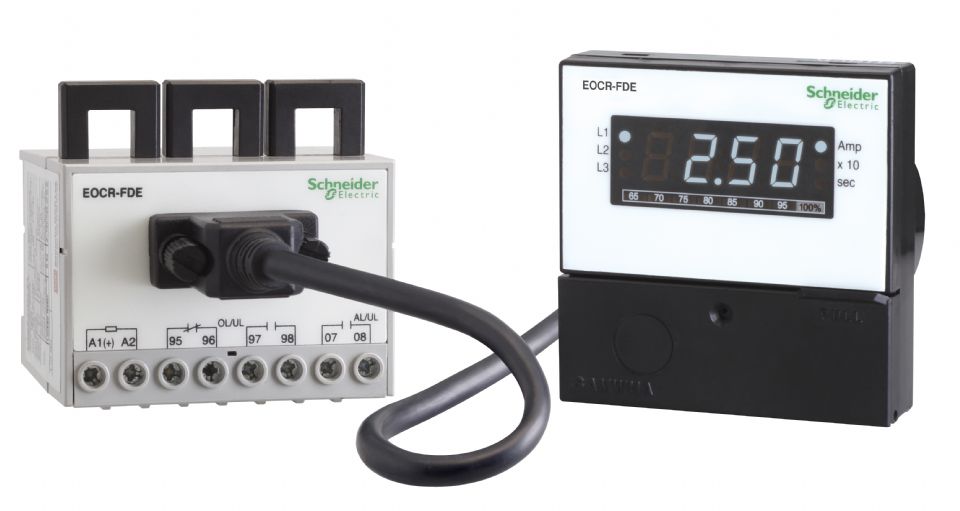

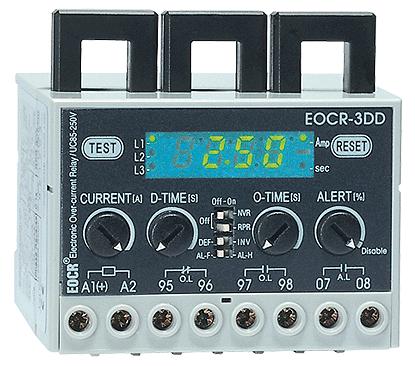

EOCR-3DE/FDE

3DE / FDE

  • Compact Design
  • MCU( Microprocessor Control Unit ) Based
  • Three Integral Current Transformers
  • Multiple Protection Functions
  • Digital Ammeter/3 Phase Current Display
  • Troubleshooting/Trip Cause Memory, Display
  • Adjustable Operating Features by Mode switch
  • Wide Current Adjustment Range
  • Selectable Time-Current Characteristics(Inverse/Definite)
  • Manual(Instantaneous)/Electrical(Remote)Reset
  • Test Function
  • Ambient Insensitive
  • Selectable Fail-safe and Non-fail-safe Operation Modes
  • Inverter (20~400Hz)

► Protection

Protective Item : Trip Time

Over-current : DEF : 0.2~30sec INV : 1~30

Undercurrent : 0.5~30 sec

Phase Loss : within 3 sec

Phase Unbalance : within 8 sec

Phase Reversal : 0.1~0.3 sec

Locked Rotor : Lock : within 0.5sec after D-time(in DEF Set) : Stall : 0.05 ~ 10sec (in DEF set)

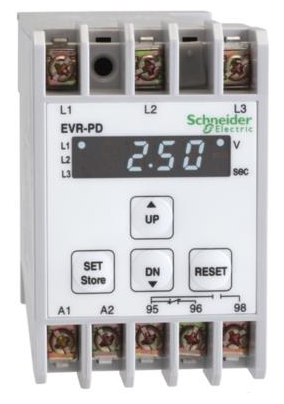

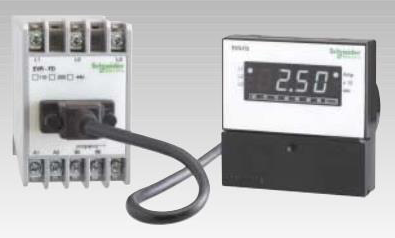

Electronic Voltage Relay (EVR)

ELECTRONIC VOLTAGE PROTECTION

  • MCU&ASIC; Based Compact Design
  • Multiple Protection Functions
  • Wide Voltage Adjustment Range
  • Digital Volt Meter and Digital Setting
  • Trip Cause Display & Easy Troubleshooting
  • Manual/Electrical/Automatic Reset
  • Adjustable Reset Timer
  • Ambient Insensitive
  • Panel Mounting type

Protecttion

Protective Item Trip Time
Over-voltage 0.5~10 sec
Under-voltage 0.5~10 sec
Phase Loss 2 sec
Phase Reversal 0.1 sec
Phase Unbalance 3sec(If over 5%)

Specification

Voltage Setting Range Type Over-voltage(O-VOLT) Under-voltage(U-VOLT)
110 110-150V 80-120V
220 220-300V 160-240V
440 380-500V 300-440V
Trip Time Setting O-TIME 0.5 ~ 10 sec
U-TIME 0.5 ~ 10 sec
Control Voltage 220 85~250VAC/DC
Others 24,48VAC/DC(Optional Order)
Output Relay Mode 1-SPDT(1C)
Rating 3A/250VAC Resistive
Status Normally Energized
Reset SW3=AUTO Reset Time:1 or 5sec(DIP-SW4)
SW3=MAN RESET Button
Mounting PD 35mm DIN-Rail / Panel

EOCR-SSD

  • Microprocessor Control Unit Based/2-CT Type
  • Real Time Processing/Higher Precession
  • Current Setting Range 05Type:0.5~6A/30Type:3~30A/60Type:10~60A
  • Indicating real current on the display
  • Trip cause digital display for easy trouble shooting
  • Reset:Manual(instantaneous)/Electrical(remote)
  • Load selection by DIP switch : Single phase(1P)/Three phase (3)
  • Fail-safe(N)/Non-Fail-safe(R)

Protection

Over-current : Trip time o sec Is

Phase Loss : Trip time 3 sec

Locked Rotor : Trip time 0.5sec after elapse of dt >2times OC setting value

EOCR-3DE/FDE

  • Compact Design
  • MCU( Microprocessor Control Unit ) Based
  • Three Integral Current Transformers
  • Multiple Protection Functions
  • Digital Ammeter/3 Phase Current Display
  • Troubleshooting/Trip Cause Memory, Display
  • Adjustable Operating Features by Mode switch
  • Wide Current Adjustment Range
  • Selectable Time-Current
  • Characteristics(Inverse/Definite)
  • Manual(Instantaneous)/Electrical(Remote)Reset
  • Test Function
  • Ambient Insensitive Selectable Fail-safe and Non-fail-safe Operation Modes
  • Inverter (20~400Hz)

Protection

Protective Item : Trip Time
Over-current : DEF : 0.2~30sec INV : 1~30
Undercurrent : 0.5~30 sec
Phase Loss : within 3 sec
Phase Unbalance : within 8 sec
Phase Reversal : 0.1~0.3 sec
Locked Rotor : Lock : within 0.5sec after D-time(in DEF Set)
: Stall : 0.05 ~ 10sec (in DEF set)
