ชุดป้องกัน DOCR (Digital Over Current Relay)

DOCR-S (SHUNT) ; DOCR-H (HALL)

DOCR (Digital Over Current Relay)

Digital Over Current Relay ถูกออกแบบมาใช้เพื่อการป้องกัน D.C. motor หรืออุปกรณ์ที่ใช้ระบบไฟฟ้ากระแสตรง โดยใช้หลักการตรวจจับกระแสตรงทางเมน โดยผ่านทาง DC SHUNT (DOCR-S) หรือ HALL Sensor (DOCR-H) ทั้งนี้ยังมีสวิทช์สำหรับเลือกระบบการควบคุม (DIP S/W) เป็นแบบเมื่อไฟฟ้าดับให้สวิทช์ การทำงานกลับสู่ภาวะสลับกลับทาง NVR (No Voltage Fail) จากภาวะปกติ และฟังก์ชั่น auto reset

Protection

Over-current : Trip time o sec Is

MCU( Microprocessor Control Unit ) Based
DC Motor/DC Device Protection

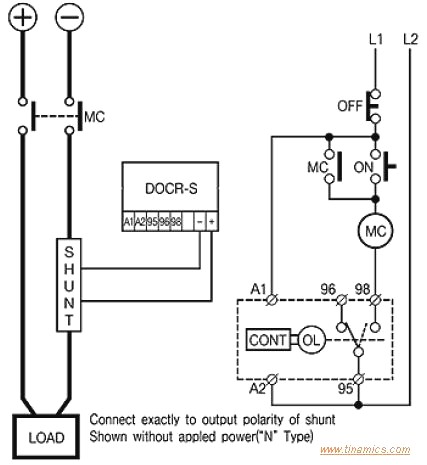

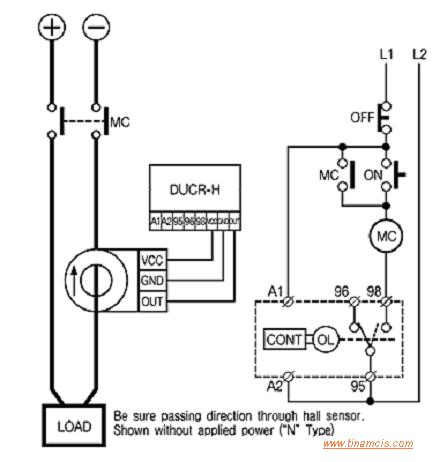

Sensing by Shunt (DOCR-S)/by Hall Sensor(DOCR-H)
Actual primary current is displayed after Shunt / Hall Sensor setting.
(Indication)
Digital Setting/Trip Current display (Indication)
Auto Reset/Reset Time Setting
Confirm Setting Current/Test Function
No Volt Release function( Fail-safe Operation)Selectable

SPECIFICATION

TypeDOCR-SDOCR-H
ขนาดย่านกระแส10A-120A(100ASTANDARD) 10A-120A(100ASTANDARD)
 ระยะเวลาเริ่มต้นทำงาน0.5-25 SEC 0.5-25 SEC
ระยะเวลานับ
ช่วงทำงาน		0.5-25 SEC  0.5-25 SEC

 SHUNT/HALL

1A,2A,5A,10A,20A, 50A,100A,200A

 (SHUNT RATED)

      50A,100A,            200A ,300A

 (HALL RATED)

ระบบไฟเลี้ยง

CONTROL POWER

220V 85~250VAC,DC    (OPTION:OTHER VOLTAGE)
FUNCTION S/WNVR : Fall safe function
AUTO :Auto reset function
RESET BUTTONMANUAL RESET
TEST BUTTONเมื่อกดปุ่มTEST button ค่าที่ตั้งเวลาไว้จะเริ่มนับถอยหลัง
CONTACTS 1Conact NO-NC, 3A/250VAC Res.
ACCURANCYCURRENT  ± 5%
TIME   ± 10%

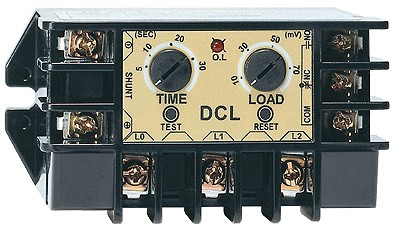

DCL / DUCR

Protection

Over-current :DCL Trip time
 0 sec Is

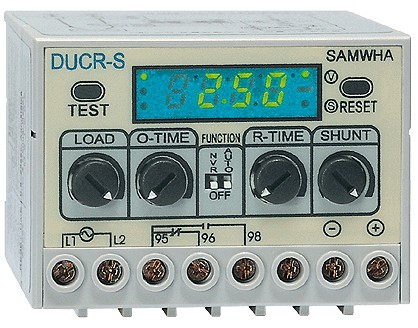

Under-current :DUCR Trip time
 (Dry run) 0sec Is

Direct Current Over current Relay for DC Motor and Machineries.
The milli-volt (mV) signals generated from the Shunt are sensed by solid state circuitry and compared with preset overload setting. In case sensing overload condition, the internal relay switches contact after the preset delay. It has easier control operation. It has DC Overload and DC Under load protection relays.
It has wide DC current protection range from 1A to hundred Amps.
DC Current Meter maybe used unstead of Shunt. (DC Current Meter has its own shunt inside and keep 50mV maintained.)
